HSM 904F Kombi lang

Durch die konsequente Weiterentwicklung der Produkte ist HSM heute der Inbegriff für leistungsstarke, boden- und bestandschonende Forstmaschinen. Böden schonen heißt Befahrbarkeit auf Rückegassen erhalten. HSM fühlt sich hierzu besonders verpflichtet.

Mit dem 904F Kombi lang zeigt HSM, dass das Ziel die technische Befahrbarkeit auf den Rückegassen zu erhalten auch mit schweren und leistungsstarken Maschinen realisierbar ist. Ein durchdachtes Antriebskonzept, breite Bereifung mit Option für Traktionsbänder und flexible Konstruktion sind entscheidend für den nachhaltigen Einsatz von Forstmaschinen. Der Erfolg unserer Kunden basiert so auch darauf eine Rückequalität anzubieten, die Folgeaufträge sicher stellt.

Diesen Erfolg zu unterstützen bleibt zentrales Ziel von HSM.

Technische Daten Modellreihe 904

Motor (6 Zylinder):

VOLVO PENTA
TAD881VE EU Stage V
Motorleistung: 185 kW (252 PS) ab 1600 U/min
Drehmoment: 1150 Nm von 1100 - 1500 U/min
max. Drehmoment: 1175 Nm bei 1400 U/min
Hubraum: 7,7 Liter

Optional:
VOLVO PENTA
TAD882VE EU Stage V
Motorleistung: 210 kW (286 PS) ab 1700 U/min
Drehmoment: 1225 Nm von 1100 - 1600 U/min
max. Drehmoment: 1255 Nm bei 1400 U/min
Hubraum: 7,7 Liter

Kraftübertragung:

904H: HSM High Speed Drive (Serie 71); 1 Gang: 0 - 14 km/h
904ZF: ZF-Lastschalt-Wandlergetriebe 6WG-190
6 Vorwärts-, 3 Rückwärtsgänge

Achsen:

Planetachsen
getrennt schaltbare Differentialsperren 100 %, vorne und hinten

Bremse:

2-Kreis Bremse, im Ölbad laufende Lamellenbremse
Federspeicher-Feststellbremse

Lenkung:

Knickrahmenlenkung mit 2 Zylinder
Lenkeinschlag 45°

Tankinhalt:

	904H:	904ZF:
• Diesel:	210 l	225 l
• AdBlue:	45 l	45 l
• Hydrauliköl:	110 l	150 l

Hydraulik:

Load Sensing
Verstellpumpe (Arbeitspumpe) 904H:
Fördermenge: 304 l/min bei 1600 U/min
Druck: bis 350 bar
Verstellpumpe (Arbeitspumpe) 904ZF:
Fördermenge: 224 l/min bei 1600 U/min
Druck: bis 350 bar
Hydrauliköl: gesättigter, synthetischer Ester
Panolin HLP SYNTH mit Kleenoil
Microfiltration; WGK 1

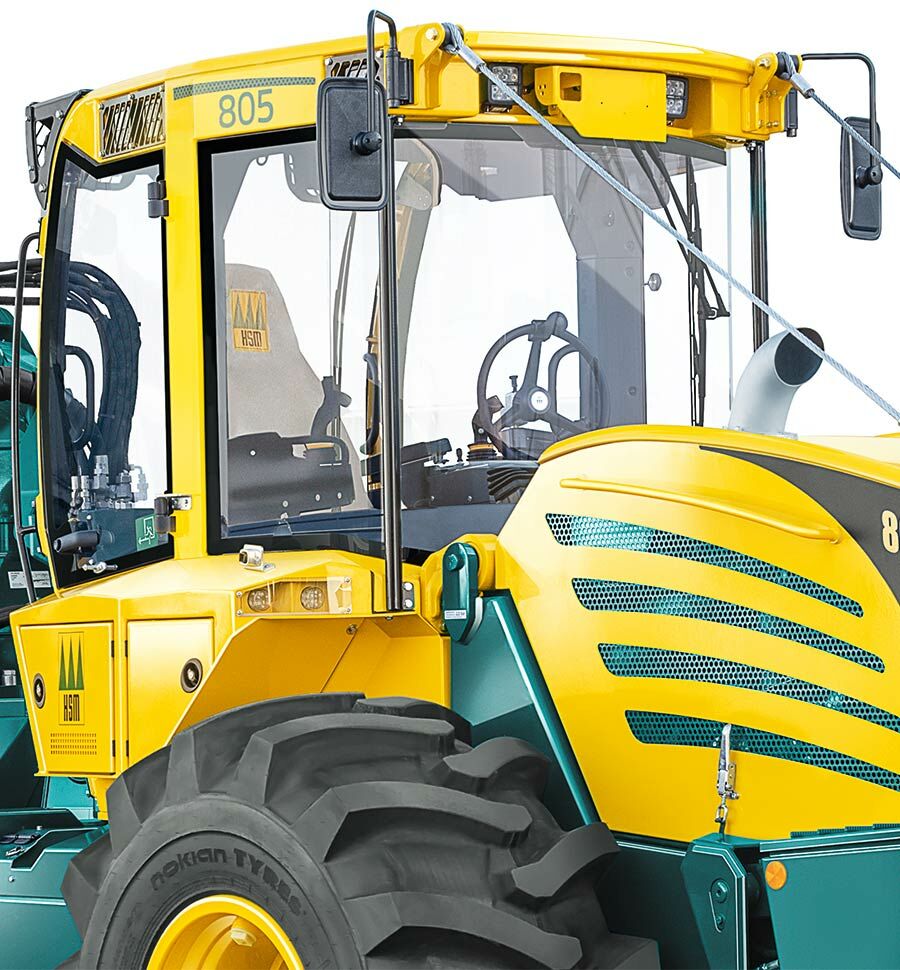

Kabine:

Panorama-Komfort Kabine (siehe Prospekt Seite 12-13)
ROPS, FOPS, OPS geprüfte Sicherheitskabine
Drehsitzeinrichtung, luftgefederter Komfortsitz
Heiz- / Klimaanlage

Elektrik / Instrumente:

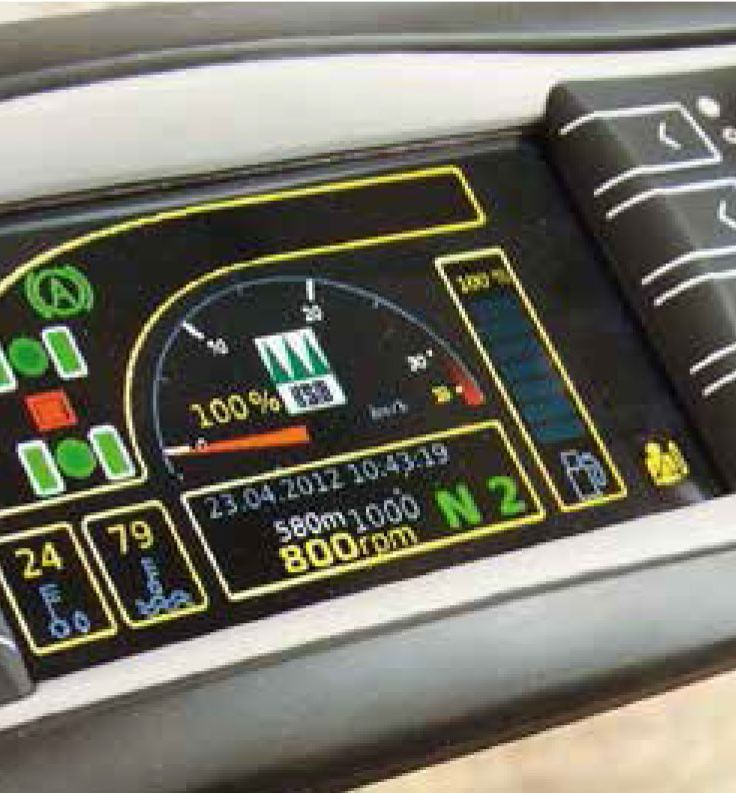

HSM Ecommand Farbdisplay
5 Fahrerprogramme + Werkseinstellung
Diagnosefunktion und Fehleranzeige
graphische Unterstützung beim Parametereditieren
Lichtmaschine 110 A (28 V)
2 wartungsfreie Trockenbatterien mit je 55 Ah

Sonderausstattung:

Frontpolterschild kippbar, Anhängerkupplung, Aussenhydraulikanschluss, Funkfernsteuerung Seilwinde, Fahren mit Funk, Standheizung, Sonnenrollos, Sitz-Flächendämpfer
weiteres Zubehör auf Anfrage

Technische Details 904F Kombi lang

Winden:

Serie:
Adler Doppeltrommelwinde HY 20-SG (2 x 100 kN)
max. Seilaufnahme 14 mm, 100 m
Optional:
Adler Doppeltrommelwinde HY 24-SG (2 x 120 kN)
max. Seilaufnahme 14 mm, 130 m
Adler Doppeltrommelwinde HY 32-SG (2 x 160 kN)
max. Seilaufnahme 14 mm, 130 m

Gewicht:

ab 17.800 kg

Nutzlast:

11 t

Rückekran:

Epsilon M70 F80 (Serie)
weitere Krane siehe Kransprospekt

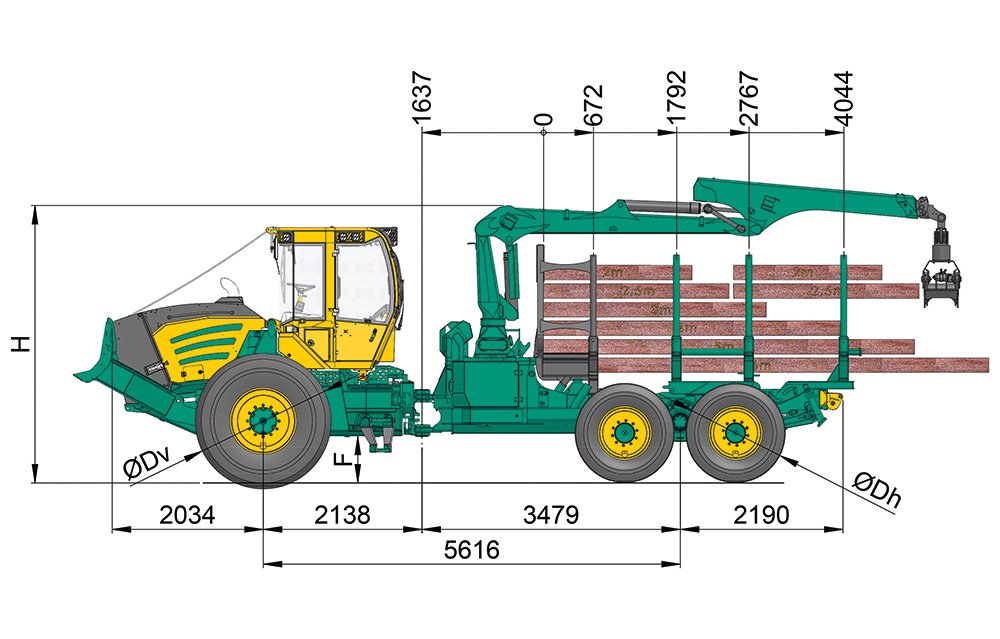

Bereifung:

		Serie 24,5-32 710/45-26,5	30,5-32 710/45-26,5
904H	Dv	1831	1857
	Dh	1465	1485
	B*	2430	2730
	H	3769	3776
	F	672	679

904ZF	H	3769	3776
	F	545	552

* B: minimale Maschinenbreite (Maße in mm)

Serienausstattung:

Stirngitter und erste Runge abnehmbar

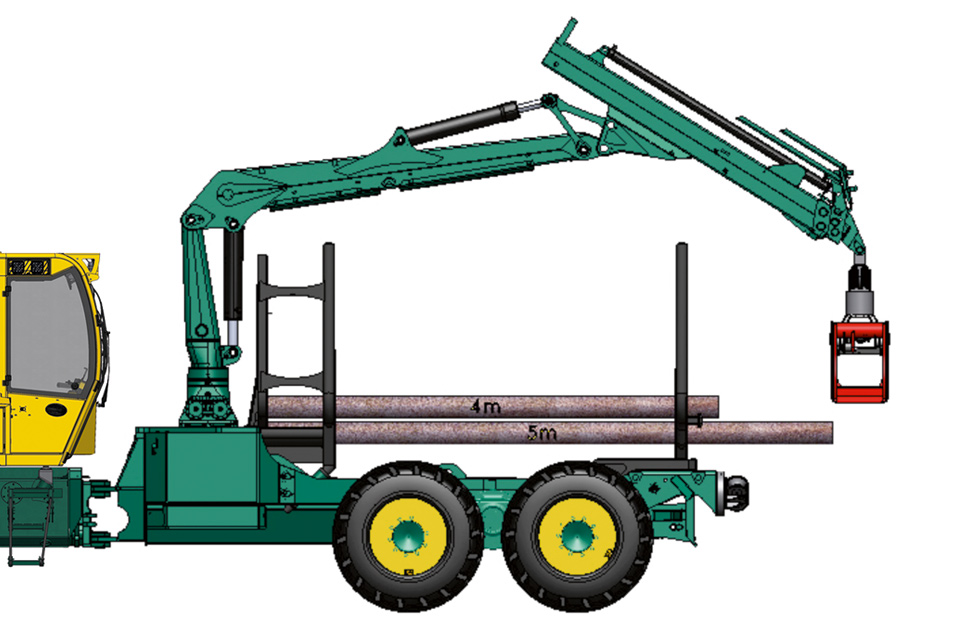

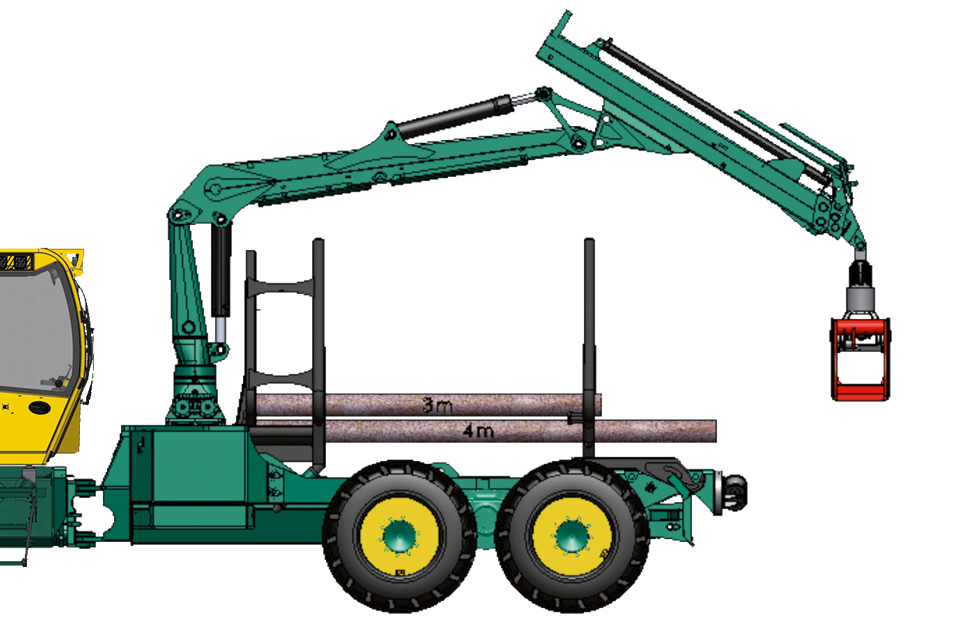

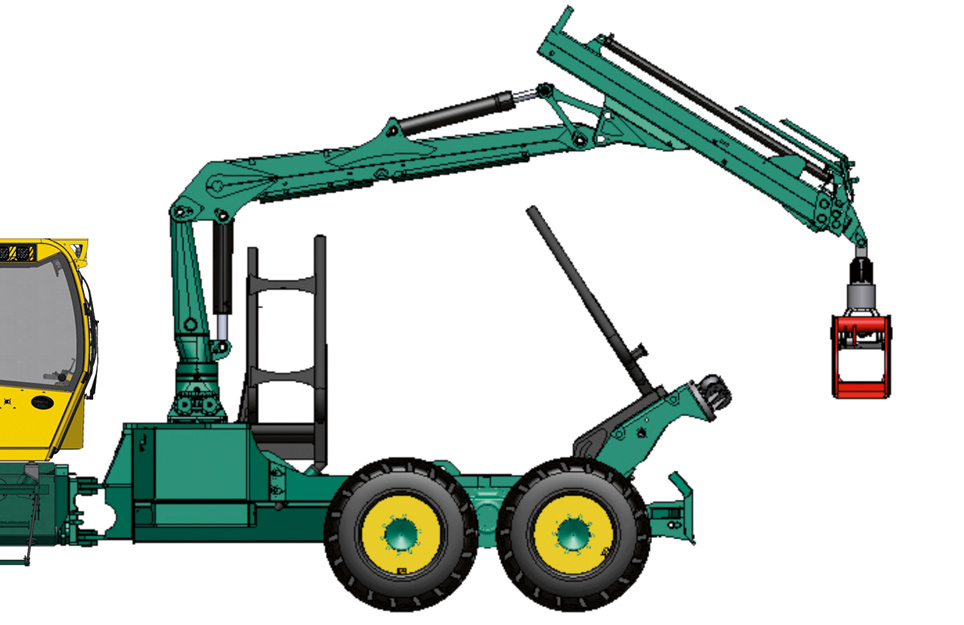

letzte Runge abnehmbar und versetzbar auf 2,4 m, 3,2 m und 4,05 m
höhenverstellbarer Rollenbock
Verwindungssperre mit 2 Hydraulikzyl.
Rückfahrkamera mit Farbmonitor
LED Rückfahrscheinwerfer

Sonderausstattung:

Frontpolterschild
Heckschild
Klemmbank mit Schnellwechselplatte
Zwillingsrunge als 2. und 3. Runge auf Schnellwechselplatte
Drehrunge
Bogielift hinten
Tiltbarer Kran
Funkfernsteuerung, Fahren mit Funk
weiteres Zubehör auf Anfrage

HSM Kranliste

HSM Kranliste EPSILON

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

EPSILON

Kran Typ	Hubmoment	Reichweite	Greifer Typ	904F / Kombi
M70 F80	102/68 kNm	8,0 m	FG43S	O
M70 F86	102/68 kNm	8,6 m	FG43S	X
M70 F101	102/65 kNm	10,1 m	FG43S	X
M80 F80	114/79 kNm	8,0 m	FG43S	X
M80 F86	114/79 kNm	8,6 m	FG43S	X
M80 F101	114/75 kNm	10,1 m	FG43S	X
S100 F80	128/91 kNm	8,0 m	FG43S	X
S100 F86	128/90 kNm	8,6 m	FG43S	X
S100 F101	128/86 kNm	10,1 m	FG43S	X
S110 F80	143/104 kNm	8,0 m	FG43S	X
S110 F86	143/104 kNm	8,6 m	FG43S	X
S110 F101	143/100 kNm	10,1 m	FG43S	X
X120 F80	159/111 kNm	8,0 m	FG43S	X
X120 F86	159/110 kNm	8,6 m	FG43S	X
X120 F102	159/107 kNm	10,2 m	FG43S	X
X140 F80	173/123 kNm	8,0 m	FG43S	X
X140 F86	173/122 kNm	8,6 m	FG43S	X
X140 F102	173/119 kNm	10,2 m	FG43S	X

niedrige Kransäule (Höhe 1730 mm)

HSM Kranliste Mesera

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

Mesera

Kran Typ	Hubmoment	Reichweite	Greifer Typ	904F / Kombi
F71 F72	99/75 kNm	7,2 m	FG43S	X
F71 FT85	99/70 kNm	8,5 m	FG43S	X
F71 FT100	99/66 kNm	10,0 m	FG43S	X
F71 FT100i	99/66 kNm	10,0 m	FG43S	X
F83 F72	106/82 kNm	7,2 m	FG43S	X
F83 FT85	106/76 kNm	8,5 m	FG43S	X
F83 FT100i	106/73 kNm	10,0 m	FG43S	X
M 92 F80i	130/84 kNm	8,0 m	FG43S	X
M 92 FT86i	130/84 kNm	8,6 m	FG43S	X
M 92 FT100i	130/84 kNm	10,0 m	FG43S	X
F111 F72	151/111 kNm	7,2 m	FG43S	X
F111 F85	151/100 kNm	8,5 m	FG43S	X
F111 FT85	151/100 kNm	8,5 m	FG43S	X
F111 FT91	151/98 kNm	9,1 m	FG43S	X
F111 FT100	151/101 kNm	10,0 m	FG43S	X
M122 F85i	155/110 kNm	8,5 m	FG43S	X
M122 F96i	155/ - kNm	9,6 m	FG43S	X
M122 FT100i	155/ - kNm	10,0 m	FG43S	X
M142 F85i	178/132 kNm	8,5 m	FG43S	X
M142 F96i	178/124 kNm	9,6 m	FG43S	X
M142 FT100i	178/ - kNm	10,0 m	FG43S	X
