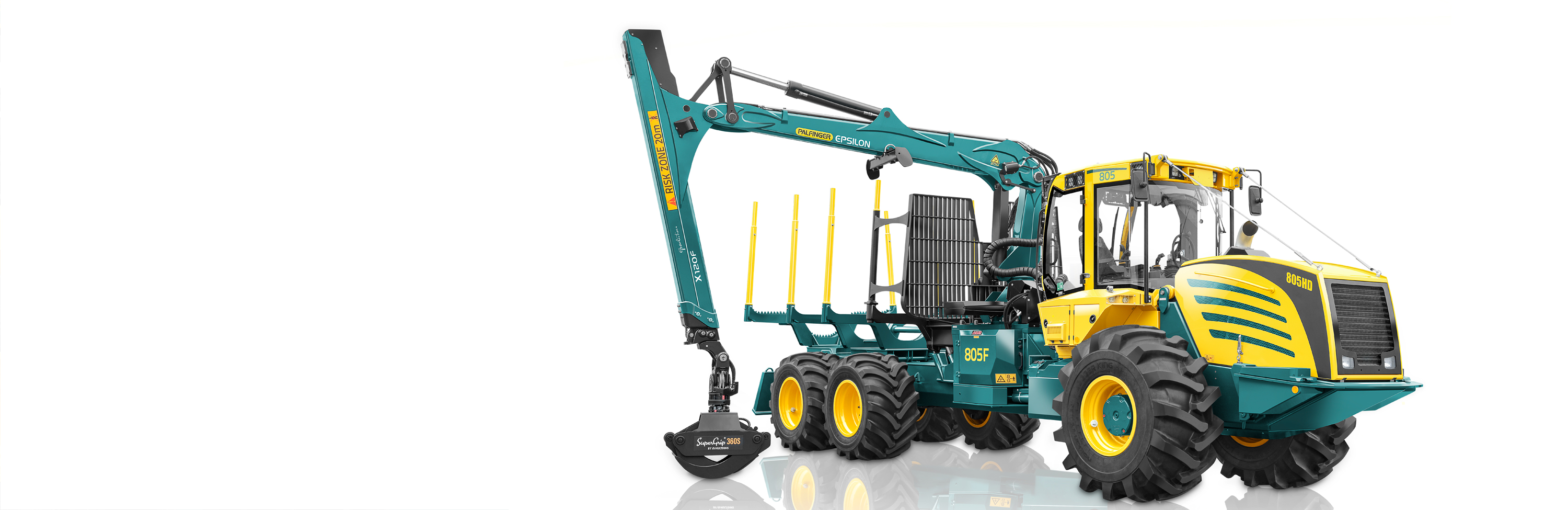

HSM 805F Kombi kurz/lang

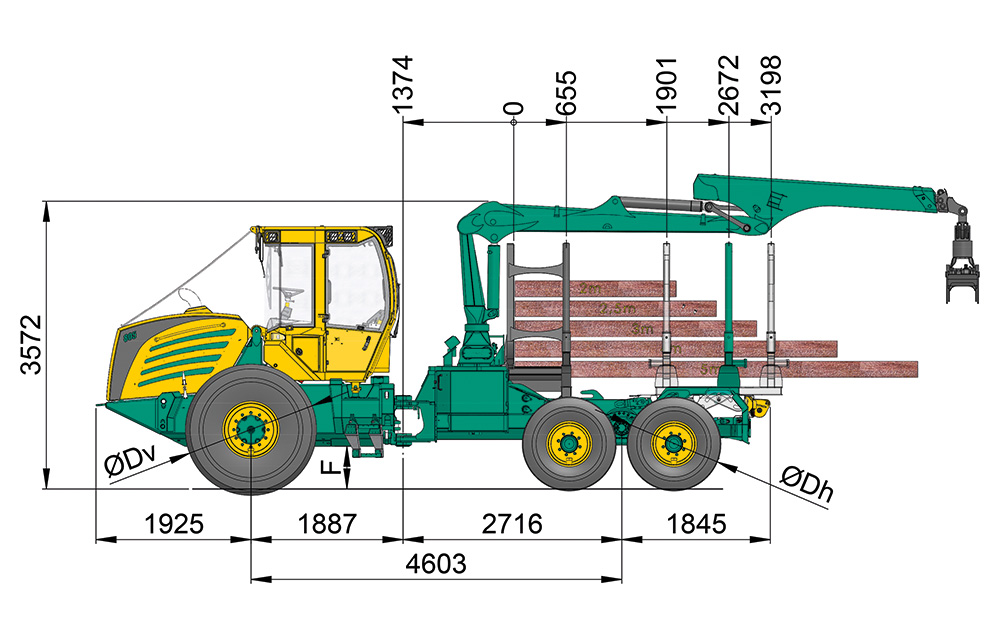

805F Kombi kurz

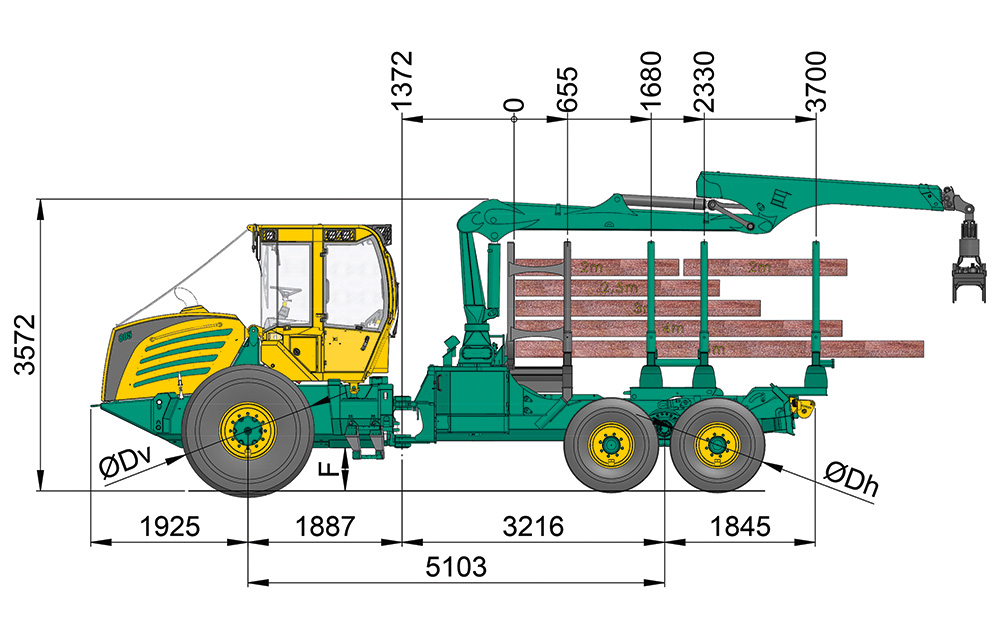

805F Kombi lang

Technische Daten Modellreihe 805

Motor (4 Zylinder):
  • VOLVO PENTA
     TAD581VE EU Stage V
     Motorleistung: 129 kW (175 PS) ab 1700 U/min
     Drehmoment: 800 Nm von 1100 - 1500 U/min
     max. Drehmoment: 816 Nm bei 1380 U/min
     Hubraum: 5,13 Liter

    Optional:

  • VOLVO PENTA
     TAD583VE EU Stage V
     Motorleistung: 175 kW (238 PS) ab 1750 U/min
     Drehmoment: 947 Nm von 1200 - 1750 U/min
     max. Drehmoment: 969 Nm bei 1380 U/min
     Hubraum: 5,13 Liter
Kraftübertragung:

  • HSM TwinPowerDrive

Achsen:
  • Planetenachsen
  • Getrennt schaltbare Differentialsperren 100 %, vorne und hinten
Bremse:
  • 2-Kreis Bremse, im Ölbad laufende Lamellenbremse
  • Federspeicher-Feststellbremse
Lenkung:

  • Knickrahmenlenkung mit 2 Zylinder, Lenkeinschlag 45°

Tankinhalt:
  • Diesel: 235 l
  • AdBlue: 25 l
  • Hydrauliköl: 100 l
Hydraulik:
  • Load Sensing
  • Pumpenleistung:
    Fördermenge: 232 l/min bei 1600 U/min
    Druck: bis 350 bar
  • Hydrauliköl: gesättigter, synthetischer Ester
    Panolin HLP SYNTH mit Kleenoil
    Microfiltration; WGK 1
Kabine:
  • HSM Panorama-Komfort Kabine
  • ROPS, FOPS, OPS geprüfte Sicherheitskabine
  • Drehsitzeinrichtung, luftgefederter Komfortsitz
  • Heiz- / Klimaanlage
Elektrik / Instrumente:
  • HSM Ecommand Farbdisplay
  • 5 Fahrerprogramme + Werkseinstellung
  • Diagnosefunktion und Fehleranzeige
  • graphische Unterstützung beim Parametereditieren
  • Lichtmaschine 110 A (28 V)
  • 2 wartungsfreie Trockenbatterien mit je 55 Ah
Serienausstattung:
  • 12 LED-Arbeitsscheinwerfer, Spannungswandler 24 V - 12 V,  Radio mit CD, Feuerlöscher, Verbandskasten, Warndreieck, Werkzeugsatz
  • Verwindungssperre mit 2 Hydraulikzylinder u.v.m.
Sonderausstattung:
  • Frontpolterschild kippbar, Anhängerkupplung, Aussenhydraulik­anschluss, Funkfernsteuerung Seilwinde, Fahren mit Funk, Standheizung, Sonnenrollos, Sitz-Flächendämpfer
  • weiteres Zubehör auf Anfrage

Technische Details 805F Kombi kurz/lang

Winden:
  • Serie:
    Adler Doppeltrommelwinde HY 16-SG (2 x 80 kN)
    max. Seilaufnahme 14 mm, 100 m

  • Optional:
    Adler Doppeltrommelwinde HY 20-SG (2 x 100 kN)
    max. Seilaufnahme 14 mm, 100 m
Gewicht:

  • ab 14.600 kg / 14.800 kg

Nutzlast:

  • 9 t

Rückekran:
  • Epsilon Kran M70 F80 (Serie)
  • weitere Krane siehe Kransprospekt
Bereifung:
Serie: Größe: Minimalbreite: H: F:
vorne: 23,1 x 26 2550 mm 3540 530
hinten: 710/40x22,5
Optional: 28L-26 2600 mm
  620/75-26 2400 mm
  600/65-34 2360 mm
  710/55-34 2620 mm
  67x34-25 3000 mm

Bei Verwendung von Bändern ändert sich die Minimalbreite (+100).
Andere Bereifung auf Anfrage.

Serienausstattung:
  • Stirngitter und erste Runge abnehmbar
  • letzte Runge abnehmbar und versetzbar auf
    (kurz) 1,9 m, 2,7 m und 3,2 m
    (lang) 2,4 m, 3,1 m und 3,7 m
  • höhenverstellbarer Rollenbock
  • Rückfahrkamera mit Farbmonitor
  • LED Rückfahrscheinwerfer
Sonderausstattung:
  • Frontpolterschild
  • Heckschild
  • Klemmbank mit Schnellwechselplatte
  • Drehrunge
  • Kombi lang: Zwillingsrunge als 2. und 3. Runge auf Schnellwechselplatte
  • weiteres Zubehör auf Anfrage

HSM Kranliste

HSM Kranliste EPSILON

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

EPSILON

Kran Typ Hub­moment Reich­weite Greifer Typ 805F / Kombi
M70 F80 102/68 kNm 8,0 m FG43S O
M70 F86 102/68 kNm 8,6 m FG43S X
M70 F101 102/65 kNm 10,1 m FG43S X
M80 F80 114/79 kNm 8,0 m FG43S X
M80 F86 114/79 kNm 8,6 m FG43S X
M80 F101 114/75 kNm 10,1 m FG43S X
S100 F80 128/91 kNm 8,0 m FG43S X
S100 F86 128/90 kNm 8,6 m FG43S X
S100 F101 128/86 kNm 10,1 m FG43S #
S110 F80 143/104 kNm 8,0 m FG43S #
S110 F86 143/104 kNm 8,6 m FG43S #
S110 F101 143/100 kNm 10,1 m FG43S #
X120 F80 159/111 kNm 8,0 m FG43S #
X120 F86 159/110 kNm 8,6 m FG43S #
X120 F102 159/107 kNm 10,2 m FG43S #
X140 F80 173/123 kNm 8,0 m FG43S #
X140 F86 173/122 kNm 8,6 m FG43S #
X140 F102 173/119 kNm 10,2 m FG43S #

niedrige Kransäule (Höhe 1730 mm)

HSM Kranliste Mesera

X = gegen Mehrpreis lieferbar, O = Serienausrüstung, # = nicht lieferbar

Mesera

Kran Typ Hub­moment Reich­weite Greifer Typ 805F / Kombi
F71 F72 99/75 kNm 7,2 m FG43S X
F71 FT85 99/70 kNm 8,5 m FG43S X
F71 FT100 99/66 kNm 10,0 m FG43S X
F71 FT100i 99/66 kNm 10,0 m FG43S X
F83 F72 106/82 kNm 7,2 m FG43S X
F83 FT85 106/76 kNm 8,5 m FG43S X
F83 FT100i 106/73 kNm 10,0 m FG43S X
M 92 F80i 130/84 kNm 8,0 m FG43S X
M 92 FT86i 130/84 kNm 8,6 m FG43S #
M 92 FT100i 130/84 kNm 10,0 m FG43S #
F111 F72 151/111 kNm 7,2 m FG43S #
F111 F85 151/100 kNm 8,5 m FG43S #
F111 FT85 151/100 kNm 8,5 m FG43S #
F111 FT91 151/98 kNm 9,1 m FG43S #
F111 FT100 151/101 kNm 10,0 m FG43S #
M122 F85i 155/110 kNm 8,5 m FG43S #
M122 F96i 155/ - kNm 9,6 m FG43S #
M122 FT100i 155/ - kNm 10,0 m FG43S #
M142 F85i 178/132 kNm 8,5 m FG43S #
M142 F96i 178/124 kNm 9,6 m FG43S #
M142 FT100i 178/ - kNm 10,0 m FG43S #

Das variable Heck

Variable Heckvarianten

Variable letzte Runge in Position „Kurz“

Variable letzte Runge in Position „Mitte“

Variable letzte Runge in Position „Lang“

Zwillingsrunge schnellwechselbar für 2 x 2 oder 2 x 2,5 m Holz (nicht bei 805F Kurzversion)

Höhenverstellbare Seilrollen auf bis zu 2 m

Seilrückung möglich ohne Umbau der Runge

Langholzrückung mit schnellwechselbarer Klemmbank

Seilrückung möglich ohne Umbau der Klemmbank
